        首頁 > 影像測量儀>二三次元 >VMS-5030A 影像測量儀詳細信息

相關參數
名稱:

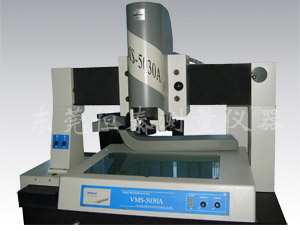

VMS-5030A 影像測量儀
備注說明

產品用途及特點:

該儀器以二維測量為主,包括點.線.圓弧.矩形等幾何元素和零件的長度.角度.輪廓外形.表面形狀等。也能做三維測量.如臺階的高度.孔或槽的深度等。廣泛的應用于機械.電子.儀表.塑膠等行業。該機具有以下特點:

★固定式工作臺及花崗石底座,穩定性好,精度高,可測量較大較重工件二不影響精度。

★采用高解析度日本索尼彩色CCD攝像機和美國NAVITAR變焦物鏡。

★X向.Y向采用空氣軸承,花崗石導向,保證了機械系統的精確穩定,提高了測量精度



金屬臺尺寸 700×450
玻璃臺尺寸 550×350
運動行程 500×300   Z軸升降:200mm

測量與瞄準系統(標準配備)

攝影機:索尼1/2"彩色CCD攝影機

雙焦物鏡倍率(美國NAVITAR):0.7~4.5X         工作距離:92mm

電視總倍率:30~190X                       物方視場:10.6~1.6mm

雙十字線發生器                                X.Y坐標示值誤差≤(3+L/75)μm

X.Y.Z光柵尺解析度:0.001mm
儀器重量 500kg

◆ 照明:表面光源與透射光源均用LED,亮度可調  電源:220V(AC),50HZ,30W

儀器標準配備及選購件(2X附加鏡,特殊配備0.5X鏡筒)

儀器配件 1X鏡筒(標準配備) 0.5鏡筒(選購) 工作距離
雙焦鏡 0.7X~4.5X 0.7X~4.5X
附加鏡 視頻倍率 物方視場 視頻倍率 物方視場
標準配備 30X~190X 10~1.6 15X~95X 20~3.2 92
2X(選) 60X~380X 5~0.8 30X~190X 10~1.6 36
