        首頁 > 影像測量儀>臺灣萬濠Rational產品 >CPJ-3000系列 反向投影儀詳細信息

相關參數
名稱:

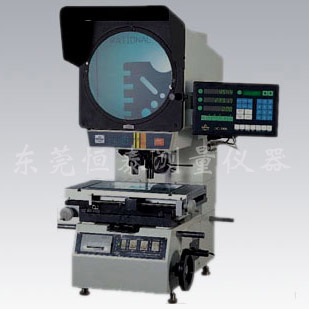

CPJ-3000系列 反向投影儀
備注說明

儀器用途:
     CPJ-3000系列全正像數字式測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件完全同向,正立直觀。它廣泛用于機械、儀表、電子、輕工等行業;院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀,如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
儀器特點:
    儀器光學系統品質優良,物鏡成像清晰,放大倍率準確。在透射光照明下,輪廓測量誤差小于0.08%;坐標測量示值誤差可達(3+L/75)μm,L為被測長度(單位:mm);儀器配有專用微型打印機和腳踏開關,數據輸出和采樣十分方便。工件影像可以是全正像也可為倒像。
儀器規格參數:
儀器型號 CPJ-3007 CPJ-3010 CPJ-3015





金屬臺面尺寸

260×152 306×152 340×152

玻璃臺面尺寸

125×100 175×100 196×96

X座標行程

75 100 150

Y座標行程

50 50 50

Z座標行程
(調焦用)(mm)

90(調焦) 90(調焦) 90(調焦)

儀器測量精度

3+L/75 3+L/50 4+L/25

X,Y座標數顯解析度:0.0005

投影屏

投影屏尺寸:Ø312,使用范圍 > Ø300  (刻有米字線)。

投影旋轉范圍:0~360o

旋轉角度數顯解析度:1’或0.01o

物鏡

放大倍數:             10X(必備)             20X(選)             50X(選)           100X(選)

物方線視場           Ø30                  Ø15                Ø6                Ø3

物方工作距           77.7                 44.3               38.4               25.3

數據處理系統

Dc-3000 多功能數據處理系統,全中文顯示可做多點采樣,座標旋轉,點、線、距離,角度檢測

儀器照明

透射與反射照明光源均為24V,150W鹵素?zé)?/P>

儀器電源

110V/220V(AC),50/60Hz,總功率400W

冷卻方式

強制風冷(3軸流風扇)

外形尺寸



770×550×1100 770×550×1100 770×550×1100

儀器重量

單位:kg

120 125 130
選購件 微型打印機、光學尋邊器等,詳情請查閱投影儀附件明細

選購件圖樣(左一:微型打印機)(右一:ED-101尋邊器)
