        首頁 > 影像測量儀>臺灣萬濠Rational產品 >CPJ-3000AZ 高精度正向投影儀系列詳細信息

相關參數
名稱:

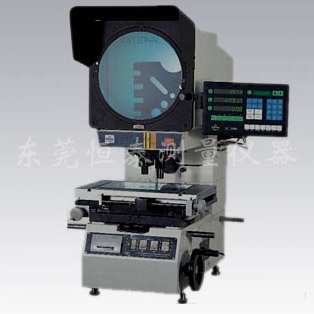

CPJ-3000AZ 高精度正向投影儀系列
備注說明

☆全正像:不必因上下顛倒,左右區分而煩惱
☆高精度:(3+L/75)可達國外同等儀器精度
☆大行程:250*150*100(調焦)
☆大載荷:50KG荷重精度指標不變
☆投影筒:升降調焦
☆自動尋邊器:自動瞄準采樣
儀器特點:
CPJ-3000AZ數字式正像投影儀,光學系統品質優良,物鏡成像清晰,放大倍率準確。在透射光照明下,輪廓測量誤差小于0.08%;儀器配有專用微型打印機和腳踏開關,數據輸齪筒裳址獎?儀器調焦由投影儀筒升降實現,行程大、穩定性好;工作臺不升降,穩定性好,測量范圍大,精度高。
規格參數:
儀器型號 CPJ-3015AZ CPJ-3020AZ CPJ-3025AZ





金屬臺面尺寸

354×228 404×228 450×280

玻璃臺面尺寸

210×160 260×160 306×196

X座標行程

150 200 250

Y座標行程

100 100 150

Z座標行程
(調焦用)(mm)

100(調焦) 100(調焦) 100(調焦)

儀器測量精度

3+L/25 3+L/75 4+L/75

X,Y座標數顯解析度:0.0005

投影屏

投影屏尺寸:Ø312,使用范圍 > Ø300  (刻有米字線)。

投影旋轉范圍:0~360o

旋轉角度數顯解析度:1’或0.01o

物鏡

放大倍數:             10X(必備)             20X(選)             50X(選)           100X(選)

物方線視場           Ø30                  Ø15                Ø6                Ø3

物方工作距           77.7                 44.3               38.4               25.3

數據處理系統

Dc-3000 多功能數據處理系統,全中文顯示可做多點采樣,座標旋轉,點、線、距離,角度檢測

儀器照明

透射與反射照明光源均為24V,150W鹵素?zé)?/P>

儀器電源

110V/220V(AC),50/60Hz,總功率400W

冷卻方式

強制風冷(3軸流風扇)

外形尺寸

長X寬X高

780×780×1100 780×780×1100 810×780×1120

儀器重量

單位:kg

160 160 180

選購件

微型打印機、光學尋邊器等,詳情請查閱投影儀附件明細
