        首頁 > 影像測量儀>臺灣萬濠Rational產品 >萬濠手動接觸式三坐標測量機CMS-554M詳細信息

相關參數
名稱:

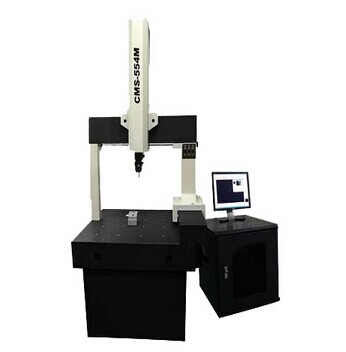

萬濠手動接觸式三坐標測量機CMS-554M
備注說明

手動接觸式三坐標測量機(M)產品用途:

手動三坐標測量機系列能實現空間坐標點位的測量,方便地測量出各種零件的三維輪廓尺寸、形位公差。手動三坐標測量機是集光、機、電、算于一體的精密測量儀器,它廣泛應用于機械制造、電子、汽車和航空航天等工業中,并可以對箱體、導軌、缸體、機架等零件的尺寸、形狀及相互位置進行檢測。

產品特點:

整體式花崗石工作臺,單邊移動橋式結構,提高了運動性能,保證了整機機械系統的精確穩定

全部導軌采用高精度空氣軸承,預壓設計,無磨損,運行更平穩,確保了機器優異的動態性能

三軸導軌均采用高精度天然花崗石,使三軸具有相同的溫度特性,具有良好的剛性和抗時效變形能力

雷尼紹(RENISHAW)自粘帶狀金屬反射光柵尺,使三軸具有相同的溫度膨脹系數,增強了設備的穩定性

功能強大的三坐標測量軟件RationalDMIS,為您提供完美的測量解決方案,以及簡潔友好的測量界面,易學易用

配精密高效的空氣處理系統,確保了壓縮空氣的良好品質

技術規格參數:

型號

CMS-554M
CMS-564M
CMS-574M
CMS-584M

CMS-665M
CMS-685M
CMS-6105M



行 程

X

500

600



Y

500/600/700/800

600/800/1000



Z

400

500



整機重量

700/770/840/910

900/1040/1180



外形尺寸

1.0*1.1/1.2/1.3/1.4*2.2

1.14*1.1/1.3/1.5*2.4



最大承重

200

500



包裝外形尺寸

1.45*1.37/1.47/1.57/1.67*2.1

1.35*1.55/1.75/1.95*2.4



儀器精度

 空間精度 MPEE=(3.5+L/250)μm       單軸精度  MPEE1=(3.0+L/250)μm

分辨力

0.5μm

結構形式

移動橋式

總功率

50W(不包括電腦)

三坐標測量機工作環境

電源

AC   100----240V    50/60Hz

空氣流量

120L/min(0.4MPa)

溫度范圍

20±2℃<1℃/h     <2℃/24h℃<1℃/m

氣源壓力

≥0.5MPa

濕度

40%----70%

系統特點

探測系統

RENISHAW MH20i

測量軟件

RationalDMIS(手動)/M3D測量軟件
