        首頁 > 影像測量儀>臺灣萬濠Rational產品 >萬濠手動復合式三坐標測量機CMS-574MV詳細信息

相關參數
名稱:

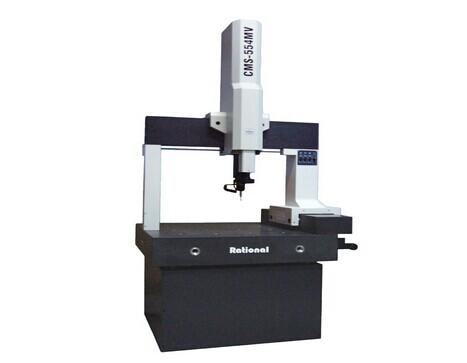

萬濠手動復合式三坐標測量機CMS-574MV
備注說明

手動復合式三坐標測量機(MV)產品用途:

在同一臺三坐標測量機上集成了接觸式測頭系統和影像式測頭系統,大大提高了手動復合式三坐標測量機測量速度、靈活性及工作效率。

影像測量系統通過高精度CCD數字?jǐn)z像頭,將被測物體放大后,利用先進的圖像信息處理技術,實現對工件的自動尋邊,自動取點,自動識別圓、圓弧等。手動復合式三坐標測量機適合于測量精細零件、易碎零件、易變形零件和一些探針無法碰到的位置,廣泛應用于機械、電子、模具、五金、塑膠、鐘表、汽車等行業。

產品特點:

● 整體式花崗石工作臺,單邊移動橋式結構,提高了運動性能,保證了整機機械系統的精確穩定

● 全部導軌采用高精度空氣軸承,預壓設計,無磨損,運行更平穩,確保了機器優異的動態性能

● 三軸導軌均采用高精度天然花崗石,使三軸具有相同的溫度特性,具有良好的剛性和抗時效變形能力

● 雷尼紹(RENISHAW)自粘帶狀金屬反射光柵尺,使三軸具有相同的溫度膨脹系數,增強了設備的穩定性

● 功能強大的三坐標測量軟件RationalDMIS,為您提供完美的測量解決方案,以及簡潔友好的測量界面,易學易用

● 配精密高效的空氣處理系統,確保了壓縮空氣的良好品質

技術規格參數:

型號

CMS-554MV
CMS-564MV
CMS-574MV
CMS-584MV

CMS-665MV
CMS-685MV
CMS-6105MV



行 程

X

480

580



Y

500/600/700/800

600/800/1000



Z

380

480



整體重量

700/770/840/910

900/1040/1180



外形尺寸

1.0*1.1/1.2/1.3/1.4*2.2

1.14*1.1/1.3/1.5*2.4



最大承重

200

500



包裝外形尺寸

1.45*1.37/1.47/1.57/1.67*2.1

1.35*1.55/1.75/1.95*2.4



儀器精度

 空間MPEE=(3.5+L/250)μm       單軸 MPEE1=(3.0+L/200)μm

探測系統

RENSHAW MH 20i/ 影像式測頭系統

測量軟件

RationalDMIS(手動)

分辨力

0.5μm

結構形式

移動橋式

總功率

75W(不包括電腦)

三坐標測量機工作環境

電源

AC100---240V         50/60Hz

空氣流量

120L/min(0.4MPa)

溫度范圍

20±2℃<1℃/h     <2℃/24h℃<1℃/m

氣源壓力

≥0.5MPa

濕度

40%~70%







統

操作方式

手動



攝像機

彩色1/2"CCD攝像機

鏡頭倍率

0.7X---4.5X

視頻倍率

23.5X-----148X

物方視場

11.1mm----1.7mm

測量精度

(3.0+L/200)μm

光源

LED冷光源,亮度連續可調

注:行程可按客戶需求訂做
