        首頁 > 影像測量?jī)x>臺灣萬濠Rational產品 >萬濠全自動三坐標測量機CMS-886C詳細信息

相關參數
名稱:

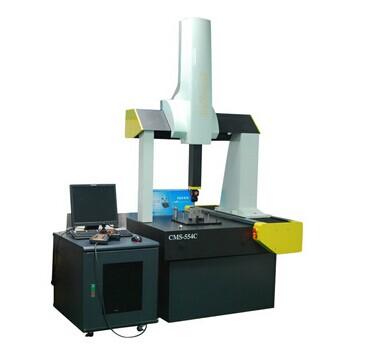

萬濠全自動三坐標測量機CMS-886C
備注說明

全自動三坐標測量機(CNC)產品用途:

全自動三坐標測量機系列采用移動橋式結構,顯著提高了自身的運動性能。全花崗石工作臺、導軌、橫梁和Z軸,具有相同的溫度特性和剛性,并通過有限元分析、動態特性分析,從而使整機有了較高的穩定性和可靠性。

全自動三坐標測廣泛應用于機械制造、電子、汽車、五金、塑膠、模具等行業中,可以對工件的形狀、尺寸和形位公差進行精密檢測,從而完成零件檢測、外形測量、過程控制等任務。

產品特點:

*整體式花崗石工作臺,單邊移動橋式結構,提高了運動性能,保證了整機機械系統的精確穩定
*全部導軌采用高精度空氣軸承,預壓設計,無磨損,運行更平穩,確保了機器優異的動態性能
*三軸導軌均采用高精度天然花崗石,使三軸具有相同的溫度特性,具有良好的剛性和抗時效變形能力
*雷尼紹(RENISHAW)自粘帶狀金屬反射光柵尺,使三軸具有相同的溫度膨脹系數,增強了設備的穩定性
*功能強大的三坐標測量軟件RationalDMIS,為您提供完美的測量解決方案,以及簡潔友好的測量界面,易學易用
*配精密高效的空氣處理系統,確保了壓縮空氣的良好品質

技術規格參數:

型號

CMS-554C
CMS-574C
CMS-584C

CMS-665C
CMS-685C
CMS-6105C

CMS-886C
CMS-8106C
CMS-8126C

CMS-10108C
CMS-10128C
CMS-10158C



行 程

X

500

600

800

1000



Y

500/700/800

600/800/1000

800/1000/1200

1000/1200/1500



Z

400

500

600

800



儀器重量

980/1120/1200

1100/1250/1400

2200/2460/2720

2600/2880/3300



外形尺寸

1.21*1.3/1.5/1.6*2.33

1.31*1.4/1.6/1.8*2.53

1.65*1.9/2.1/2.3*2.85

1.85*2.1/2.3/2.6*3.25



最大承重

500

800

1000

1500



空間精度



MPEE=(3.0+L/300)μm

MPEE=(3.5+L/200)μm



分辨力:0.5μm     結構形式:移動橋式     總功率:500W(不含電腦)



包裝外形尺寸

1.3*1.6/1.8/1.9*2.22

1.4*1.7/1.9/2.1/2.42

1.9*2.3/2.5/2.7*2.4

2.4*2.45/2.65/2.95*2.4



三坐標測量機工作環境

電源

AC 100-240V     50/60Hz

空氣流量

120L/min(0.4MPa)

溫度范圍

20±2℃<1℃/h     <2℃/24h℃ <1℃/m

氣源壓力

≥0.5MPa

濕度

40%——70%

系統特點

驅動系統

伺服電機

控制系統

RENISHAW UCC lite / Pantec

測量軟件

RationalDMIS(CNC) /  Master-CMM

最大運動速度

300mm/s

探測系統

RENISHAW MH20i / RENISHAW PH10T+TP20

注:行程可按客戶需求訂做
