        首頁 > 影像測量?jī)x>臺灣萬濠Rational產品 >萬濠型F(增強型)影像儀VMS-1510F詳細信息

相關參數
名稱:

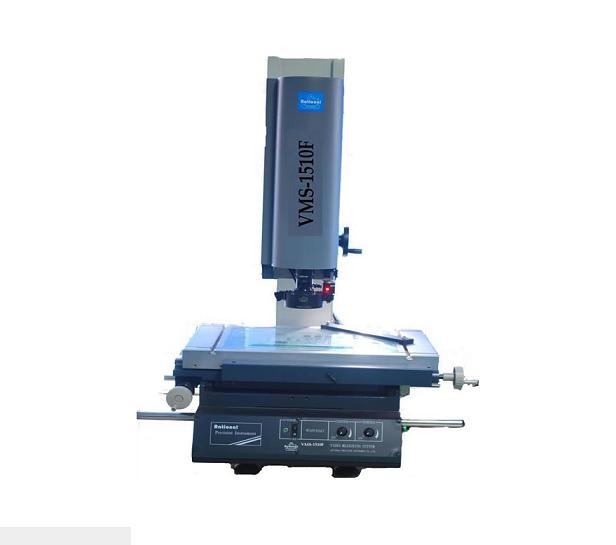

萬濠型F(增強型)影像儀VMS-1510F
備注說明

萬濠型F(增強型)影像儀VMS-1510F

F型(增強型)影像儀系列

萬濠VMS-1510F(增強型)影像儀產品用途

影像測量?jī)x適用于以二維坐標測量為目的的一切應用領域,廣泛應用于在機械、電子、儀表、塑膠等行業。

萬濠型F(增強型)影像儀VMS-1510F產品特點

●多種形式光源,保證滿足多樣性測量需求
● 軟件輔助調光,便于使用者知道光柵否過度飽和
● 激光指示器專利技術方便對焦和定位
● 可實現高度輔助測量
● 采用T型槽工作臺,方便各種夾治具的安裝,不受限制(VMS-1510F機型除外)
● 光柵尺分辨力為0.5μm
● 腳踏開關與軟件配合,操作更簡便

萬濠VMS-1510F(增強型)影像儀技術規格參數

儀器型號

VMS-1510F

工作臺

金屬臺尺寸

354*228

玻璃臺尺寸

210*160

運動行程

150*100

儀器重量

100

外形尺寸(長*寬*高)mm

540*560*850

Z軸升降行程

200(特殊訂購400)

X、Y、Z數顯分辨力

0.5μm

X、Y坐標示值誤差

(2.5+L/100)μm(L為被測長度,單位:mm)




統

攝像機

1/2〞彩色CCD攝像機

變倍鏡頭

變倍鏡頭/帶同軸光變倍鏡頭(二選一)

變倍物鏡倍率

0.7X--4.5X

視頻倍率

23.5X---148X

物方視場

11.1mm--1.7mm (物方視場為對角線的長度)

表面光源與透射光源均用LED,亮度可調

電 源

AC110V-----220V        50/60Hz

功 率

50 W(不包含電腦)

測



準

統

VMS-F/Ⅰ(選)基本型

十字線產生器/DC3000/微型打印機(選購)

VMS-F/Ⅱ(選)標準型

QIM3008軟件/USB-302/客戶自備電腦

VMS-F/Ⅲ(選)增強型

QIM3008軟件/標準球/M3D-MB軟件/USB-303/RENISHAW簡易測頭/電腦(選配)/17 "顯示器(選配)

儀器配件

儀器配件

1X鏡筒(標配)

0.5X鏡筒(選配)

工作距離

變倍鏡頭

0.7X~4.5X

0.7X~4.5X

mm

附加鏡

視頻倍率

物方視場(mm)

視頻倍率

物方視場(mm)





0.5X(選配)

11.8X--74X

22--3.4

5.9X--37X

44--6.8

175



1X(標配)

23.5X--148X

8.1--1.3

16.5X--97.5X

16.2--2.6

92



2X(選配)

47X--296X

5.5--0.9

23.5X--148X

11.1--1.7

36



建議放置臺:載重需要 ≥350kg       尺寸(長*寬*高)1000*600*500(mm)
