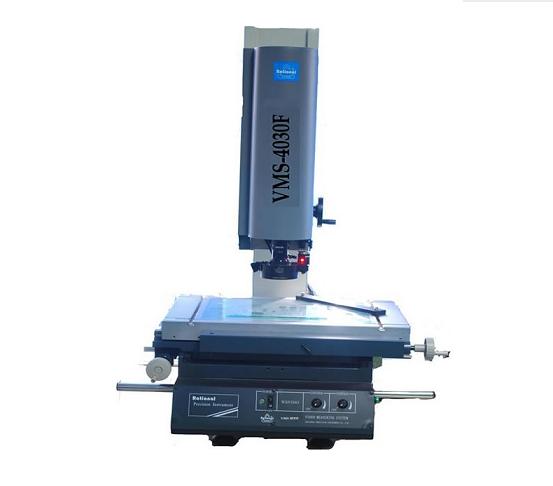

萬濠F（增強型)影像儀VMS-4030F

F型(增強型)影像儀系列

萬濠VMS-4030F(增強型)影像儀產品用途

影像測量儀適用于以二維坐標測量為目的的一切應用領域，廣泛應用于在機械、電子、儀表、塑膠等行業(yè)。

萬濠VMS-4030F(增強型)影像儀產品特點

●多種形式光源，保證滿足多樣性測量需求
● 軟件輔助調光，便于使用者知道光柵否過度飽和
● 激光指示器專利技術方便對焦和定位
● 可實現高度輔助測量
● 采用T型槽工作臺，方便各種夾治具的安裝，不受限制(VMS-1510F機型除外)
● 光柵尺分辨力為0.5μm
● 腳踏開關與軟件配合，操作更簡便

萬濠VMS-4030F(增強型)影像儀技術規(guī)格參數

儀器型號	VMS-4030F
工作臺	金屬臺尺寸(mm)		606*466
	玻璃臺尺寸(mm)		450*350
	運動行程序(mm)		400*300
儀器重量(kg)		240
外形尺寸(長*寬*高)mm		970*670*940
Z軸升降行程(mm)		200(特殊訂購400)
X、Y、Z數顯分辨力		0.5μm
X、Y坐標示值誤差		(2.5+L/100)μm(L為被測長度，單位：mm)
影 像 系 統(tǒng)	攝像機	1/2〞彩色CCD攝像機
	變倍鏡頭	變倍鏡頭/帶同軸光變倍鏡頭(二選一)
	變倍物鏡倍率	0.7X--4.5X
	視頻倍率	23.5X---148X
	物方視場	11.1mm--1.7mm (物方視場為對角線的長度)
	表面光源與透射光源均用LED，亮度可調
電 源	AC110V-----220V         50/60Hz
功 率	50 W   (不包含電腦)
測 量 與 瞄 準 系 統(tǒng)	VMS-F/Ⅰ(選)基本型		十字線產生器/DC3000/微型打印機(選購)
	VMS-F/Ⅱ(選)標準型		QIM3008軟件/USB-302/客戶自備電腦
	VMS-F/Ⅲ(選)增強型		QIM3008軟件/標準球/M3D-MB軟件/USB-303/RENISHAW簡易測頭/17 "顯示器/電腦(選配)
儀器配件
儀器配件		1X鏡筒(標配)		0.5X鏡筒(選配)		工作距離
變倍鏡頭		0.7X~4.5X		0.7X~4.5X		mm
附加鏡		視頻倍率	物方視場(mm)	視頻倍率	物方視場(mm)
0.5X(選配)		11.8X--74X	22--3.4	5.9X--37X	44--6.8	175
1X(標配)		23.5X--148X	8.1--1.3	16.5X--97.5X	16.2--2.6	92
2X(選配)		47X--296X	5.5--0.9	23.5X--148X	11.1--1.7	36

建議放置臺：載重需要 ≥350kg；尺寸(長*寬*高)：1000*600*500(mm)
