        首頁 > 影像測量儀>臺灣萬濠Rational產品 >萬濠G型(標準型)影像儀VMS-1510G詳細信息

相關參數
名稱:

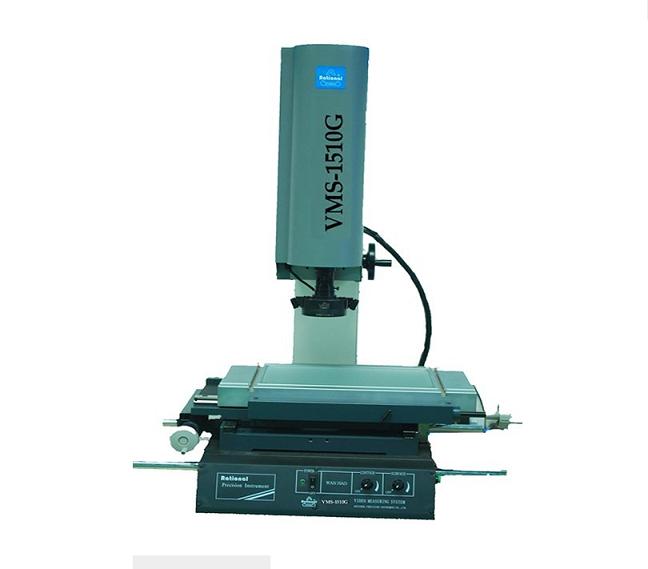

萬濠G型(標準型)影像儀VMS-1510G
備注說明

萬濠G型(標準型)影像儀VMS-1510G

萬濠G型(標準型)影像儀系列

VMS-1510G萬濠G型(標準型)影像儀產品用途

影像測量儀適用于以二維坐標測量為目的的一切應用領域,廣泛應用于在機械、電子、儀表、塑膠等行業。

VMS-1510G萬濠G型(標準型)影像儀產品特點

影像測量儀具有多種數劇處理、顯示、輸入、輸出功能,特別是工件擺正功能非常實用;儀器備有RS-232接口,與電腦連接后,采用專門測量軟件M2D/QIM3008可對測繪圖形進行處理及輸出。用戶可根據各自的需要選配打印機和不同的測量與瞄準系統。

VMS-1510G萬濠G型(標準型)影像儀技術規格參數

儀器型號

VMS-1510G

工作臺

金屬臺尺寸

354*228

玻璃臺尺寸

210*160

運動行程

150*100

儀器重量

100

外形尺寸(長*寬*高)mm

540*560*850

Z軸升降行程

200 (特殊訂購達400)

X、Y、Z數顯分辨力

0.5μm

X、Y坐標示值誤差

(2.5+L/100) μm (L為被測長度,單位:mm)




統

攝像機

彩色1/3〞CCD攝像機

視頻總倍率

33X--195X

變倍物鏡倍率

0.7X--4.5X

物方視場

8.1mm--1.3mm (物方視場為對角線的長度)

表面光源與透射光源均用LED,亮度可調

電 源

AC100-240V  50/60Hz

功 率

50 W(不包含電腦)





準

統

VMS-G/Ⅰ(選)基本型

十字線產生器/DC3000/DC200(二選一)/微型打印機(選購)

VMS-G/Ⅲ(選)標準型

QIM1008軟件/USB-302/客戶自備電腦

VMS-G/Ⅳ(選)增強型

QIM1008軟件/標準球/USB-303/RENISHAW簡易測頭/電腦(選配)/17"顯示器(選配)

儀器配件

儀器配件

1X鏡筒(標配)

0.5X鏡筒(選配)

工作距離

變倍鏡頭

0.7X~4.5X

0.7X~4.5X

mm

附加鏡

視頻倍率

物方視場

視頻倍率

物方視場





0.5X(選配)

16.5X--97.5X

16.2--2.6

8.3X--48.5X

32.4--5.2

189



1X(標配)

33X--195X

8.1--1.3

16.5X--97.5X

16.2--2.6

108



2X(選配)

66X--390X

4--0.7

33X--195X

8.1--1.3

38



建議放置臺:載重需要 ≥350kg     尺寸(長*寬*高):1000*600*500(mm)                      注:物方視場為對角線的角度
