        首頁 > 影像測量儀>臺灣萬濠Rational產品 >萬濠H型(全自動型)影像儀VMS-4030H詳細信息

相關參數
名稱:

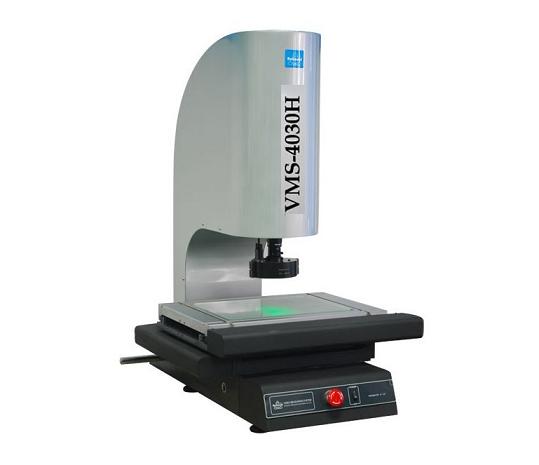

萬濠H型(全自動型)影像儀VMS-4030H
備注說明

萬濠H型(全自動型)影像儀VMS-4030H系列

H型(全自動型)影像儀器VMS-4030H產品用途

VMS-H系列產品是本公司推出的全自動CNC型影像測量儀器。其結構精美觀大方,操縱簡便,結合本公司自主研發的QIM5008自動測量軟件可實現高效率的批量測量。

H型(全自動型)影像儀器VMS-4030H產品特點

● 程控恒流驅動式八區表面冷光光源,可適應復雜的工件測量
● 具有快速自動對焦,自動尋邊,強大的編程和自動測量功能
● 采用亞像素細分技術,提高邊界分辨能力
● 在線SPC數據處理分析,大批量治具測量
● X、Y、Z三軸步進伺服控制,定位精度高速度快,X、Y速度可達200mm/s,運行平穩
● 采用自主開發的嵌入式模塊控制系統,將復雜的控制系統集成于儀器內部,穩定性更高
● 采用花崗石底座,性能穩定,不易變形
● 可選配筒鏡自動變倍功能,無需頻繁像素校正實現多倍率下高效測量
● 可通過激光指示器尋找被測工件的具體位置,快速定位,方便快捷
● 自主開發QIM5008軟件,可滿足客戶不同測量需求
● 配置操縱手柄,軟件操控亦可
● 可配置帶同軸光鏡筒(方便測量盲孔)
● 可配置遠心鏡筒

H型(全自動型)影像儀器VMS-4030H技術規格參數

儀器型號

VMS-4030H

工作臺

金屬臺尺寸

606*466

玻璃臺尺寸

450*350

運動行程序

370*270

儀器重量

266

外形尺寸(長*寬*高)mm

970*670*940

Z軸升降行程

150mm

X、Y、Z數顯解析度

0.5μm

X、Y坐標示值誤差

(2.5+L/100) μm (L為被測長度,單位:mm)




統

攝像機

彩色1/2〞CCD攝像機

變倍物鏡倍率

0.7X--4.5X

視頻總倍率

23.5X--148X

物方視場

11.1mm--1.7mm (物方視場為對角線的長度)

電 源

AC220V---AC110V   50/60Hz

功 率

250W(不包含電腦)

儀器配件

儀器配件

1X鏡筒(標配)

0.5X鏡筒(選配)

工作距離

變倍鏡頭

0.7X~4.5X

0.7X~4.5X

mm

附加鏡

視頻倍率

物方視場(mm)

視頻倍率

物方視場(mm)





0.5X(選配)

11.8X--74X

22--3.4

5.9X--37X

44--6.8

175



1X(標配)

23.5X--148X

8.1--1.3

16.5X--97.5X

16.2--2.6

92



2X(選配)

47X--296X

5.5--0.9

23.5X--148X

11.1--1.7

36





電腦

(標配)





17"顯示器

(標配)





操縱桿

(標配)





RENISHAW簡易測頭(標準球)

(選配)
