        首頁 > 二手儀器 >二手CPJ-3015A萬濠投影儀詳細信息

相關參數
名稱:

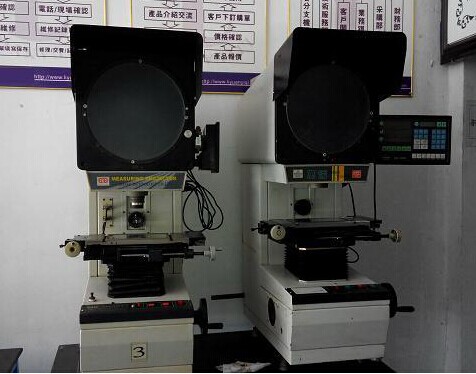

二手CPJ-3015A萬濠投影儀
備注說明

二手CPJ-3015A萬濠投影儀反像型產品用途

WCPJ系列數字式測量投影儀是光、機、電一體化的精密高效測量?jī)x器。立式投影儀的工件影像可以是全正像也可以為倒像,測量簡易直觀,效率高。儀器光學質量?jī)?yōu)良,物鏡成清晰,放大倍率準確。在透射光照明下,輪廓測量誤差小于0.08%。數字式投影儀廣泛應用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。數字式投影儀能高效檢測各種形狀復雜工件的輪廓尺寸和表面形狀,如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等

產品特點

CPJ-3000A系列數字式測量投影儀整機質量?jī)?yōu)良,性能穩定。儀器配有腳踏開關和多功能數據處理表DC-3000,數據輸出和采樣十分方便,使測量更快捷,效率更高。

技術規格參數

儀器型號

反像型                 CPJ-3015A

工作臺

金屬臺面尺寸

354*228

玻璃臺尺寸

210*160

X坐標行程

150

Y坐標行程

100

Z坐標行程

100(調焦)

儀器測量精度(μm)

2.5+L/100(L為被測長度,單位:mm)

X、Y坐標數顯分辨力

0.5μm

外形尺寸

長*寬*高    780*780*1100

儀器重量

160

投影屏

投影屏尺寸

Ф 312,使用范圍 > Ф300(刻有米字線)

投影旋轉范圍

0~360°

旋轉角度數顯分辨力

1 ′ 或0.01°

物鏡

放大倍數

10X(選)

20X(選)

50X(選)

100X(選)

物方線視場(mm)

Ф30

Ф15

Ф6

Ф3

物方工作距離

77.7

44.3

38.4

25.3

測量最大高度

90

90

90

90

儀器電源

110V/220V(AC) 50/60Hz

總功率

400W

建議放置臺

載重 ≥250kg       尺寸(長*寬*高)   800*550*650(mm)

數據處理系統

DC-3000 多功能數據處理系統,全中文顯示可做多點采樣,坐標旋轉,點、線、距離,角度測量 RS-232數據輸出

儀器照明

透射與反射照明光源均為24V,150W鹵素?zé)?/P>

冷卻方式

強制風冷(三軸流風扇)

儀器選配件

微型打印機、光學尋邊器等 M2D-WCPJ 軟件等——詳情請見投影儀附件明細

注:該機型標配rational圓工作臺
