        首頁 > 二手儀器 >二手萬濠投影儀CJ-3015Z詳細信息

相關參數
名稱:

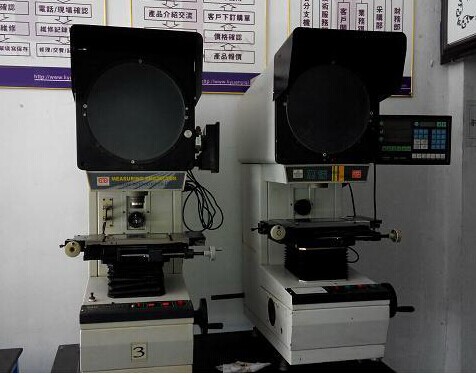

二手萬濠投影儀CJ-3015Z
備注說明

二手萬濠CPJ-3015Z投影儀正像型產品用途

CPJ系列數字式測量投影儀是光、機、電一體化的精密高效測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像,測量簡易直觀,效率高。儀器光學質量優良,物鏡成清晰,放大倍率準確。在透射光照明下,輪廓測量誤差小于0.08%。輪廓投影儀廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。本儀器能高效檢測各種形狀復雜工件的輪廓尺寸和表面形狀,如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。

產品特點

CPJ-3000Z系列數字式測量投影儀結構緊湊,外形簡潔美觀,經濟實用,可靠性好,坐標示值誤差可達(3+L/75)μm,輪廓投影儀能夠高效的對工件進行直接測量和比較測量,例如:沖壓件、齒輪、螺紋,刀具等。數字式投影儀在機械制造、電子、模具、儀器儀表和鐘表等行業都得到了廣泛的應用。

技術規格參數

儀器型號

正像型                 CPJ-3015Z

工作臺

金屬臺面尺寸

340*152

玻璃臺尺寸

196*96

X坐標行程

150

Y坐標行程

50

Z坐標行程

90(調焦)

儀器測量精度(μm)

3+L/50(L為被測長度,單位:mm)

X、Y坐標數顯分辨力

0.5μm

外形尺寸

長*寬*高   770*550*1100

儀器重量

130

投影屏

投影屏尺寸

Ф 312,使用范圍 > Ф300(刻有米字線)

投影旋轉范圍

0~360°

旋轉角度數顯分辨力

1 ′ 或0.01°

物鏡

放大倍數

10X(選)

20X(選)

50X(選)

100X(選)

物方線視場

Ф30

Ф15

Ф6

Ф3

物方工作距離

77.7

44.3

38.4

25.3

測量最大高度

80

80

80

80

儀器電源

110V/240V(AC)      50/60Hz

儀總功率

400W

建議放置臺

載重 ≥250kg   尺寸(長*寬*高)  800*550*650(mm)

數據處理系統

DC-3000 多功能數據處理系統,全中文顯示可做多點采樣,坐標旋轉,點、線、距離,角度測量 RS-232數據輸出

儀器照明

透射與反射照明光源均為24V,150W鹵素燈

冷卻方式

強制風冷(三軸流風扇)

儀器選配件

微型打印機、光學尋邊器等 M2D -WCPJ 軟件等——詳情請見投影儀附件明細

另本機標配:WJ1-Z76圓工作臺組件(印有“rational”商標)
