        首頁 > 顯微鏡>金相顯微鏡 >萬濠金相顯微鏡MTM-3020MA詳細信息

相關參數
名稱:

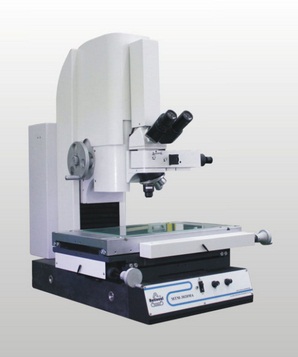

萬濠金相顯微鏡MTM-3020MA
備注說明

產品名稱: 金相顯微鏡

產品型號: MTM-3020MA

特點:

測量型金相顯微鏡是一種兼顧影像、目視與納米高度測量多用的高精度、高效率測量?jī)x器。該產品具有電視成像與目視光學兩套瞄準系統,可人工觀察金屬表面的金相組織結構,是集光、機、電、算、影像于一體的顯微鏡。該產品以二維測量為主,也可作三維輔助測量,廣泛應用于電子組件、精密模具、塑料、PCB加工方面、鍍膜厚度、手機玻璃等工業領域。

特點:

1. X、Y、Z三軸0.5μm分辨力

2. 電動Z軸分辨力0.1μm

3. 具有高度自動測量

4. 內建偏光測量光學模塊

5. 高速/無接觸測量

6. 同軸光/底光測量

7. 可搭配白光納米檢測模塊測量納米級厚度

技術規格參數:

型號

MTM-3020MA

工作臺

金屬臺尺寸

500 x 330

玻璃臺尺寸

350 x 250

X、Y軸運動行程

300 x 200

手動Z軸行程

120

自動Z軸行程

2

外形尺寸

825 x 660 x 910

儀器重量

130

X、Y、Z軸分辨力(μm)

0.5

自動Z軸分辨力(μm)

0.1

示值誤差(μm)

E1XY=( 2.5+ L/100) μm  (L為測量長度,單位mm)

物鏡放大倍數誤差

包括畸變?cè)趦?nèi)的放大率誤差≦0.08%

落射照明光源

可調高亮度鹵素?zé)?/P>

底光照明光源

可調高亮度LED燈源



目視系統

影像系統

物鏡放大倍數

5X、10X、20X、50X

5X、10X、20X、50X;10X Mirau物鏡

目鏡放大倍數

10X雙鏡筒

1/2”CCD攝像機

視頻總倍率

50X ~500X

142.5X ~1425X (19.5”顯示器,分辨率1440 x 900)

單層透明膜厚度測量模組

高精度測量模式

快速測量模式

厚度測量范圍

100nm ~300nm

300nm ~500nm

500nm ~3μm

3μm ~20μm

分辨力

5nm

5nm

7.5nm

0.1μm
