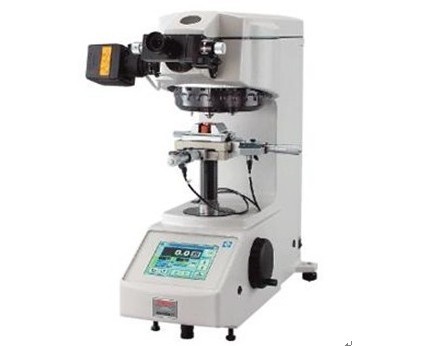

HM-102/103/112/113/114/115/122/123/124/125
810系列—小負荷維氏硬度測量儀
特點：
具有4.903×10-3N～19.61N的測力范圍，能夠測量多種樣板。裝載時間可設置為1秒，增量為5～99S。壓痕最小讀數為0.01um。因此可對小壓痕進行高精度測量。
鏡頭旋上可安裝三個目鏡（不包含HM-101）。測量過程中可通過校正功能合理使用所安裝的全部目鏡，從而擴大了測量應用范圍。還可根據壓痕結果切換倍率。
第二次安裝時，可將標準維氏硬度壓頭選件安裝在鏡頭旋上，此后您只需旋轉鏡頭旋就可進行硬度測量。
可通過電動鏡頭旋單觸液晶顯示屏切換壓頭/物鏡的位置
壓頭/物鏡鏡頭旋可進行高精度重復定位。便于HV-100能夠通過物鏡精確壓入目標位置。可簡單、精確地測量晶粒界面和金屬鍍膜等微細部分的硬度。
控制裝置：
背投液晶圖形顯示壓痕尺寸（D1/D2）/硬度值和硬度比例/測量點數/XY工作臺位置/測量條件（HV/HK壓頭類型、測力、負荷時間）/GO/±NG公差檢驗/柱面補償和偏置。
遠程選擇測力。
遠程控制電動鏡頭旋
完全轉換為其它硬度比例（軟質合金頭：HV，HK，TENS，HRA/B/F/G15t/30T/45T）/（硬質合金：HV，HK，HS，HBS，TENS，HRA/C/D/15N/30N/45N）。
強大的統計處理能力（數據量、最大值/最小值/平均值、范圍、上/下限、標準偏差（n,n-1）、通過量/未通過量），可靈活地進行資料點編輯并具有256M內存。
耐久面板按鍵型：
液晶顯示壓痕尺寸（D1/D2）硬度值
OK/NG公差檢驗
CCD視像監視系統:
9英寸監視器上的壓痕測量可減少操作人員的眼睛疲勞，從而減少了失誤
由于采用防震和防碰撞的CCD相機，視像監視器上的圖像無閃爍
可連接視像打印機選件，便于打印輸出視像
選件
810-017: 卡鉗(最大開度: 100mm) 810-013: 試樣(薄板) 支架
810-085: 可調試樣(薄板) 支架 810-014: 試樣(線) 支架
810-015: 試樣(線或球) 支架 810-019: 試樣傾斜支架
810-020: 萬能試樣支架 810-084: 旋轉萬能試樣支架
810-018: 旋轉工作臺 810-092: 視像打印機(VP-1200, 100V AC)
19BAA221: 視像打印紙 810-622: 打印機(DPU-414)
19BAA157: 打印機紙(10 卷／套) 19BAA266: 打印機連接電纜
19BAA102: 打印機連接線(HV-102) 264-504: DP-1VR
09EAA082: DP-1VR 打印機紙(10 卷／套) 936937: SPC 電纜(1m) 965014: SPC 電纜(2m)
19BAA001: 硬度基準片(100HV0.3) 19BAA002: 硬度基準片(200HV0.3)
19BAA003: 硬度基準片(300HV0.3) 19BAA004: 硬度基準片(400HV0.3)
19BAA005: 硬度基準片(500HV0.3) 19BAA006: 硬度基準片(600HV0.3)
19BAA007: 硬度基準片(700HV0.3) 19BAA008: 硬度基準片(800HV0.3)
19BAA009: 硬度基準片(900HV0.3) 19BAA010: 硬度基準片(40HV0.01)
810-641: 減震工作臺
11AAA002: EXPAK 數據處理程序
|
